Everspin MRAM串行SPI MR25H256ACDF
來源：宇芯有限公司 日期：2020-04-26 10:07:37
總覽
MR25H256是一個串行MRAM，具有使用串行外圍設備接口的芯片選擇（CS），串行輸入（SI），串行輸出（SO）和串行時鐘（SCK）的四針接口在邏輯上將存儲器陣列組織為32Kx8（ SPI）總線。串行MRAM實現了當今SPI EEPROM和閃存組件通用的命令子集，從而允許MRAM替換同一插槽中的這些組件并在共享SPI總線上進行互操作。與可用的串行存儲器替代方案相比，串行MRAM具有卓越的寫入速度，無限的耐用性，低待機和運行能力以及更可靠的數據保留。
MR25H256ACDF產品圖片
特征
•無寫入延遲
•無限的寫續航力
•數據保留超過20年
•斷電時自動數據保護
•阻止寫保護
•快速，簡單的SPI接口，時鐘速率高達40 MHz
•2.7至3.6伏電源范圍
•低電流睡眠模式
•工業和汽車1級和3級溫度
•提供8-DFN或8-DFN符合RoHS標準的小標志。
•直接替換串行EEPROM，閃存，FeRAM
•工業級和AEC-Q100 1級和3級選件
•水分敏感性MSL-3
系統配置
單個或多個設備可以連接到總線，如圖2所示。SCK，SO和SI引腳在設備之間通用。每個器件都需要分別驅動CS和HOLD引腳。
圖3 –引腳圖所有8-DFN封裝
產品版本和選件
MR25H256A已批量生產，建議用于所有新設計。
宇芯電子代理商Everspin MRAM型號產品
關鍵詞：MRAM Everspin MRAM
宇芯有限公司自成立以來，我們專注于代理國內外各大知名品牌的半導體元器件，代理品牌有NETSOL、JSC、everspin代理、來楊Lyontek、ISSI、CYPRESS等多個品牌總代理資質，主要產品線為sram、mram、psram等其他存儲器芯片，致力于為客戶提供具有競爭優勢的產品，是一家專業提供存儲方案解決商。
MR25H256是一個串行MRAM，具有使用串行外圍設備接口的芯片選擇（CS），串行輸入（SI），串行輸出（SO）和串行時鐘（SCK）的四針接口在邏輯上將存儲器陣列組織為32Kx8（ SPI）總線。串行MRAM實現了當今SPI EEPROM和閃存組件通用的命令子集，從而允許MRAM替換同一插槽中的這些組件并在共享SPI總線上進行互操作。與可用的串行存儲器替代方案相比，串行MRAM具有卓越的寫入速度，無限的耐用性，低待機和運行能力以及更可靠的數據保留。
MR25H256ACDF產品圖片
特征
•無寫入延遲
•無限的寫續航力
•數據保留超過20年
•斷電時自動數據保護
•阻止寫保護
•快速，簡單的SPI接口，時鐘速率高達40 MHz
•2.7至3.6伏電源范圍
•低電流睡眠模式
•工業和汽車1級和3級溫度
•提供8-DFN或8-DFN符合RoHS標準的小標志。
•直接替換串行EEPROM，閃存，FeRAM
•工業級和AEC-Q100 1級和3級選件
•水分敏感性MSL-3
圖1 –框圖
系統配置

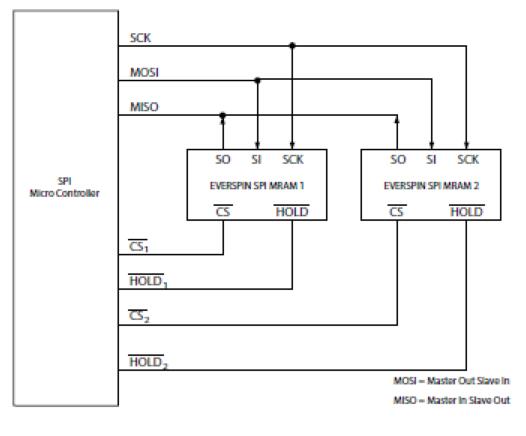

單個或多個設備可以連接到總線，如圖2所示。SCK，SO和SI引腳在設備之間通用。每個器件都需要分別驅動CS和HOLD引腳。
圖2 –系統配置

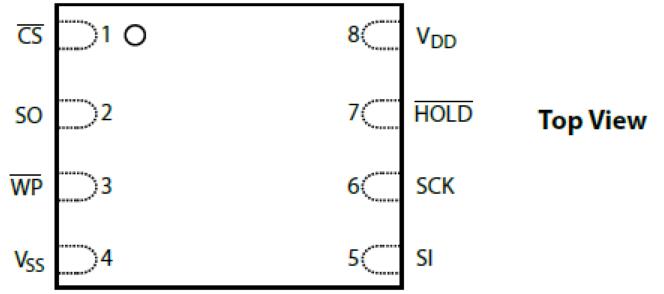

圖3 –引腳圖所有8-DFN封裝

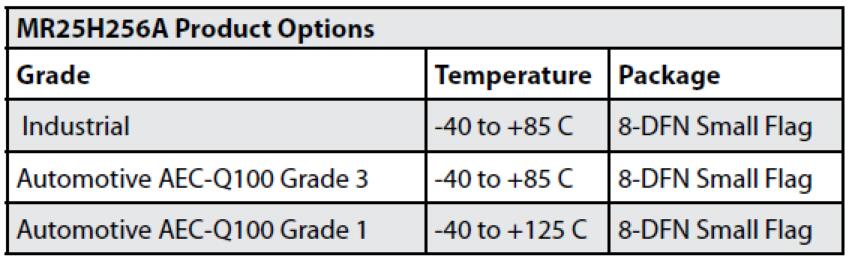

產品版本和選件
MR25H256A已批量生產，建議用于所有新設計。
宇芯電子代理商Everspin MRAM型號產品
| 型號 | 容量 | 位寬 | 電壓(V) | 溫度 | 封裝 | MOQ /托盤 | MOQ /卷帶 |
|---|---|---|---|---|---|---|---|
| MR25H256CDC | 256Kb | 32Kx8 | 3.3V | -40℃ to +85℃ | 8-DFN | 570 | 4,000 |
| MR25H256MDC | 256Kb | 32Kx8 | 3.3V | -40℃ to +125℃ | 8-DFN | 570 | 4,000 |
| MR25H256CDF | 256Kb | 32Kx8 | 3.3V | -40℃ to +85℃ | 8-DFN sf | 570 | 4,000 |
| MR25H256MDF | 256Kb | 32Kx8 | 3.3V | -40℃ to +125℃ | 8-DFN sf | 570 | 4,000 |
