SRAM是隨機存取存儲器的一種。“靜態”是指這種存儲器只要保持通電，里面儲存的數據就可以恒常保持。SRAM不需要刷新電路即能保存它內部存儲的數據。SRAM功耗取決于它的訪問頻率。如果用高頻率訪問SRAM，其功耗比DRAM大得多。有的SRAM在全帶寬時功耗達到幾個瓦特量級。另一方面，SRAM如果用于溫和的時鐘頻率的微處理器，其功耗將非常小，在空閑狀態時功耗可以忽略不計—幾個微瓦特級別。本篇內容要介紹的是關于SRAM的基礎模塊存有三種情況：standby（空余），read（讀）和write（寫）。

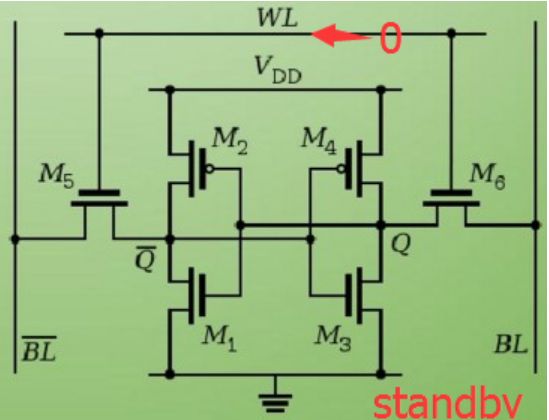

第一種情況：standby
假如WL沒有選為上拉電阻，那么M5和M62個做為操縱用的晶體三極管處在短路情況，也就是基礎模塊與基準線BL防護。而M1-M4構成的2個反相器持續保持其情況。

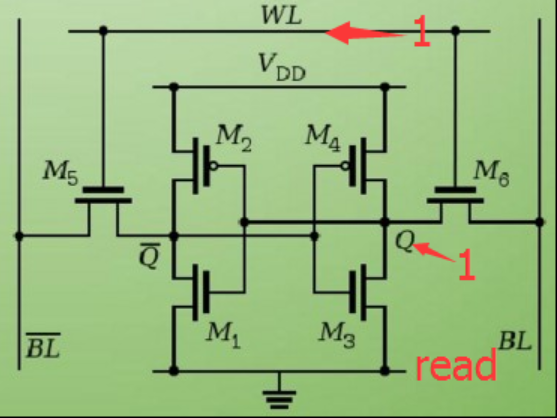

第二種情況：read
最先，假定儲存的內容為1，也就是Q處為上拉電阻。讀周期時間原始，二根基準線BL,BL#預在線充值為上拉電阻，由于讀寫能力情況時，WL也會為上拉電阻，促使讓做為自動開關的2個晶體三極管M5,M6通斷。

隨后，讓Q的值傳送給基準線BL只到預充的電位差，另外泄排掉BL#預充的電。從總體上，運用M1和M5的通道立即連到低電頻使其數值低電頻，即BL#為低；另一方面，在BL一側，M4和M6通斷，把BL立即拉升。


第三種情況：write
寫周期時間剛開始，最先把要載入的情況載入及時線BL，假定要載入0，那么就設定BL為0且BL#為1。隨后，WL設定為上拉電阻，這般，基準線的情況就被加載sram芯片的基礎模塊了。深入分析全過程，能夠自身畫一下。
