SRAM不存在刷新的問題。一個SRAM基本存儲單元融個晶體管和兩個電阻器構成,它并不利用電容器來存儲數據，而是通過切換晶體管的狀態來實現的，如同CPU中的晶體管通過切換不同的狀態也能夠分別代表0和這兩個狀態正是因?yàn)檫@種結構,所以SRAM的讀取過程并不會造成SRAM內存儲的的信息的丟失，當然也就不存在什么刷新的問題了。

SRAM芯片的引腳定義
早期的SRAM芯片采用了20線雙列直插（DIP）封裝技術，它們之所以具有這么多的針腳，是因?yàn)樗鼈儽仨?
·每個地址信號都需要一根信號線
·一根數據輸入線和一根數據輸出線
·部分控制線(Write Enable， Chip select)
·地線和電源線

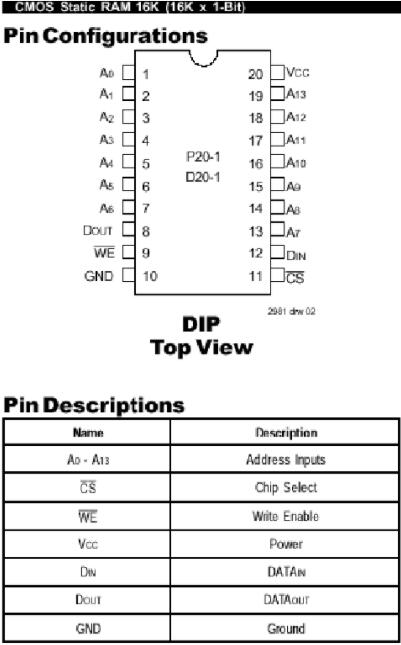

下面的是一個16Kx1-bitSRAM芯片的針腳功能示意圖:


·AO-A13是地址輸入信號引腳
·/cS是芯片選擇引腳，在一個實際的系統中，一定具有很多)RAM﹐芯片，所以需要選擇究竟從那一片SRAM 芯片中寫入或者讀取數據
·/WE是寫入啟用引腳，當SRAM得到一個地址之后，它需要知道進行什么操作，究竟是寫入還是讀取，/WE就是告訪SRAM要寫入數據
·Vcc是供電引腳
·Din是數據輸入引腳
·Dout是數據輸出引腳
·GND是接地引腳
· Output Enable (/OE)有的SRAM芯片中也有這個引腳，但是上面的圖中并沒有。這個引腳同/WE︰引腳的功能是相對的，它是讓lSRAM知道要進行讀取操作而不是寫入操作。

SRAM的讀寫操作概述
從Dout 引腳讀取lbit數據需要以下的步驟:

SRAM讀取操作
1)通過地址總線把要讀取的 bit的地址傳送到相應的讀取地址引腳(這個時候/WE︰引腳應該沒有激活，所以SRAM知道它不應該執行寫入操作)
2)激活/cS選擇該sram芯片
3)激活/OE引腳SRAM知道是讀取操作
第三步之后，要讀取的數據就會從DOut引腳傳輸?shù)綌?shù)據總線。怎么過程非常的簡單吧?
同樣，寫入1bit數據的過程也是非常的簡單的。

SRAM寫入操作
1)通過地址總線確定要寫入信息的位置(確定/OE引腳沒有被激活)
2)通過數據總線將要寫入的數據傳輸?shù)紻out引腳
3)激活/CS引腳選擇SRAM 芯片
4)激活/WE引腳通知SRAM知道要盡心寫入操作
經過上面的四個步驟之后，需要寫入的數據就已經放在了需要寫入的地方。
